Ротаметры — каталог товаров

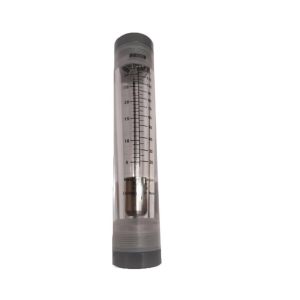

Ротаметр — расходомер непрямого действия, который используется для измерения или получения показаний расхода потока жидкости, газа или пара. Он не измеряет расход движущейся среды непосредственно, т.е. на основе принципа положительного накопления. Вместо этого он измеряет некоторую физическую величину расхода движущейся среды и преобразует ее в соответствующий параметр расхода потока.

Принцип работы ротаметра

Газообразная или жидкая среда поступает через входное отверстие в донной части ротаметра, движется вверх через колбу, а затем покидает прибор через выходное отверстие в верхней части. Результатом направленного вверх движения среды в конусообразной колбе является перемещение поплавка. Для того, чтобы поплавок перемещался в строго вертикальном направлении: вверх и вниз, монтаж ротаметра должен осуществляться в вертикальном исполнении. Для того, чтобы поплавок не выходил из колбы в верхней и донной ее частях устанавливаются стопорные устройства, такими устройствами могут быть пластмассовые или металлические фиксаторы. В качестве направляющего устройства для поплавка вдоль стенок внутри колбы проходят стеклянные или пластмассовые кромки, или ребра, которые предотвращают отклонение, переворачивание или заклинивание поплавка в колбе.
